Tout savoir sur les fils électriques : le guide simple pour comprendre votre installation
15h10 | 05.02.2026
Rédigé par Europka Formation
Les fils électriques sont partout autour de nous : dans les murs, les plafonds, les appareils, les prises… Pourtant, peu de personnes savent réellement les identifier ou comprendre leur rôle. Bonne nouvelle, avec quelques notions simples, tout devient beaucoup plus clair.
Que vous souhaitiez installer un interrupteur, ajouter une prise, comprendre votre tableau électrique ou simplement mieux connaître votre installation, ce guide vous explique tout ce qu’il faut savoir sur les fils électriques, sans jargon compliqué.
Pourquoi les fils électriques ont-ils des couleurs différentes ?
Les couleurs ne sont pas là pour faire joli. Elles sont obligatoires et suivent une norme précise : la NFC 15‑100 est un guide qui définit les règles de conception, de réalisation et d’entretien des installations électriques à basse tension, qui encadre toutes les installations électriques basse tension en France.
Ce code couleur permet :
- D’identifier immédiatement la fonction de chaque fil,
- D’éviter les erreurs de branchement,
- De garantir la sécurité lors des interventions,
- D’assurer une installation conforme et durable.
Ce système est harmonisé dans toute l’Europe, ce qui facilite la compréhension et la maintenance.

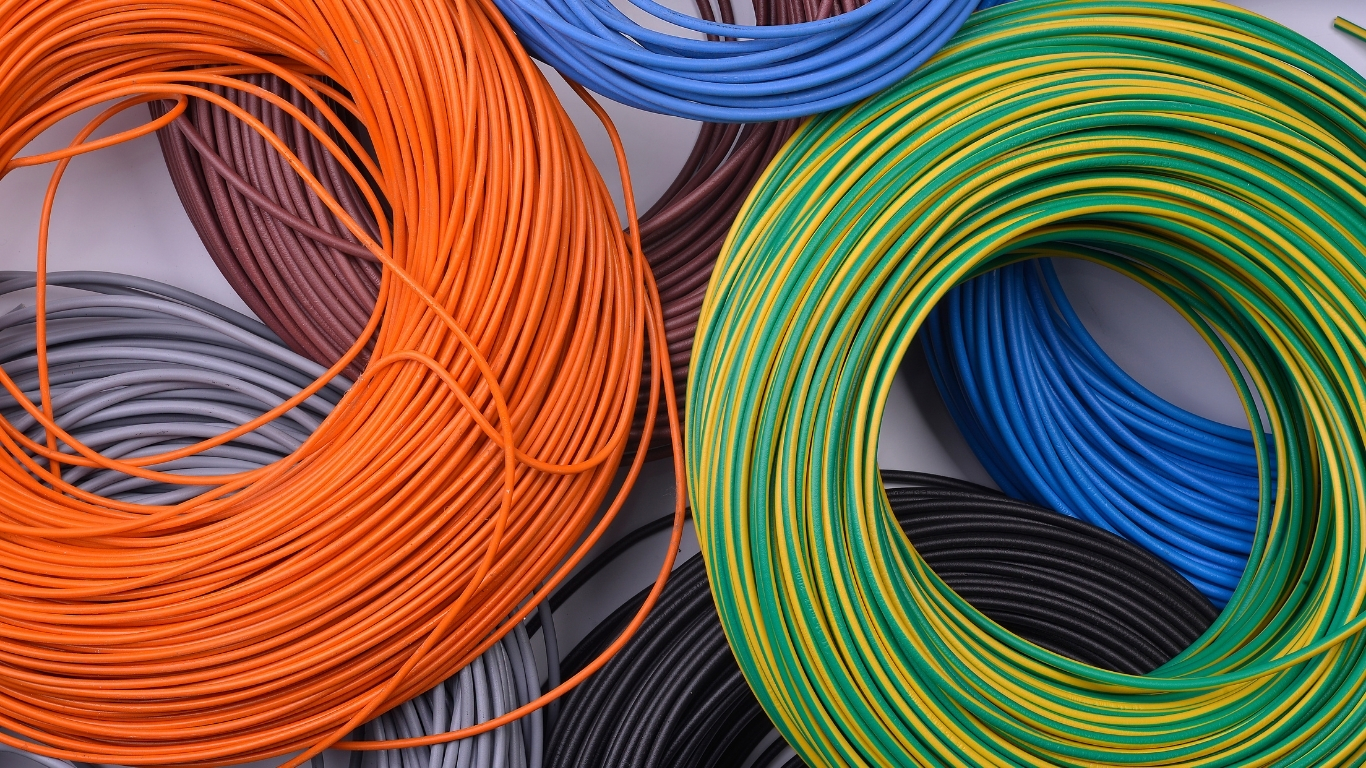

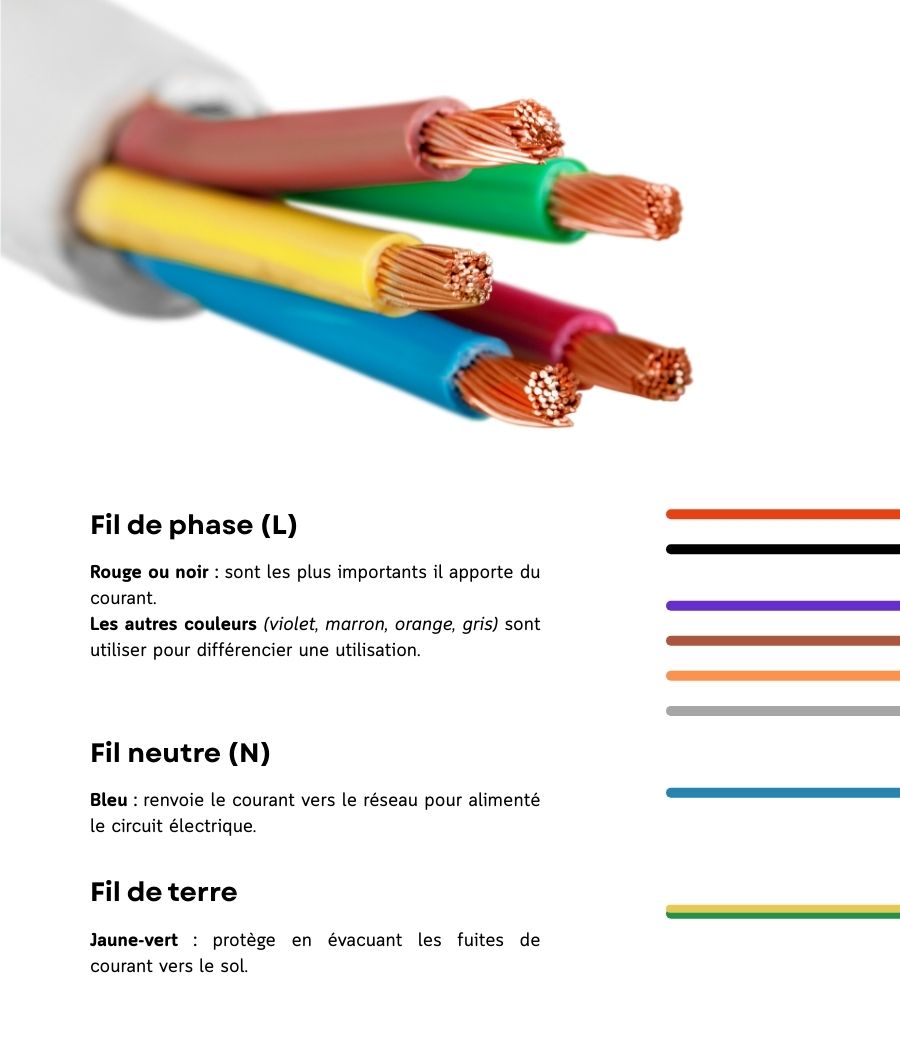

Les couleurs des fils électriques et leur signification
La reconnaissance des fils par leur couleur constitue la première étape d’une intervention sûre sur votre installation électrique. Voici les points essentiels à connaître.
rouge ou noir : le fil de phase (L)
C’est le fil le plus important… et le plus dangereux. La phase apporte le courant depuis le tableau électrique vers les appareils. Attention : toujours manipuler avec prudence. La phase est repérée par la lettre L sur les schémas.
Les autres couleurs possibles sont pour des usages avec des fonctions spécifiques. Ces couleurs permettent de distinguer facilement les différents circuits de commande. Attention ce sont des fils de phase il possède de la tension.
- Violet : retour de lampe (va‑et‑vient)
- Marron : commande de chauffage
- Orange : commande de télérupteur
- Gris : domotique ou circuits spéciaux
Bleu : le fil neutre (N)
Le neutre permet au courant de revenir vers le réseau après avoir alimenté l’appareil. Sans neutre, le circuit ne peut pas fonctionner correctement. Son rôle est d’équilibrer et compléter le circuit électrique.
Rayé Jaune-vert : le fil de terre
C’est votre ange gardien. Il protège les personnes et les appareils en évacuant les fuites de courant vers la terre. Il est indispensable pour éviter les électrocutions.
Comment identifier un fil si la couleur n’est plus visible ?
Dans les anciennes installations, les couleurs peuvent être effacées ou non conformes. Dans ce cas, ne jamais se fier à l’apparence. Les solutions sûres :
- Utiliser un testeur de phase – VAT
- Utiliser un multimètre
- Couper le courant avant toute manipulation
- faire vérifier par un professionnel en cas de doute
La couleur donne une indication, mais seul un testeur confirme la fonction réelle du fil.
Comment choisir la bonne section de fil électrique ?
La section (épaisseur) du fil est essentielle Un fil trop fin peut chauffer, fondre et provoquer un incendie. Plus un appareil consomme, plus le fil doit être épais. Voici les sections les plus courantes :
Usage du circuit
Éclairage
Prises électrique
Gros électroménager
Plaque de cuisson ou four
Chauffage
Section du fil
1,5 mm²
2,5 mm²
2,5 mm²
6 mm²
1,5 mm² et 6mm²
Protection
10 à 16 A
20 A
20 A
32 A
16 à 32 A
